IMU 3D 동작분석 - Ulium Motion System
0번째 이미지 새창 1번째 이미지 새창 2번째 이미지 새창 3번째 이미지 새창 4번째 이미지 새창

페이지 정보

  • Description
  • Aplications
  • HW & SW
  • 다운로드/기타
    • IMU 방식의 Ultium Motion System 은 사용자가 간편하게 IMU센서를 부착하여 3차원의 동작움직임을 측정 할 수 있는 방식의 장비 입니다.

      1) Noraxon 사의 IMU 장비의 특징
         -  Biomecaincs 운동역학 분야의 특화된 분석
         -  가장 우수하고 정밀한 센서 적용
         -  1~16개 센서 선택 부착으로 인체 분석가능
         -  근전도, 힘판, 보행분석장비, 비디오 장치와 동시 측정기능
         -  쉬운 센서 부착과 실시간 측정 기능
         -  내부 메모리 기능으로 먼 거리 측정 가능
         -  MR4 프로그램 사용으로 측정 분석이 편리

    •  손의 움직임 분석을 위한 Manus Glove 실시간 연동이 가능합니다. 정밀한 손의 움직임을 Manus Glove 를 이용하여 손 과 손가락의 움직임을 측정 하는 기능 힙니다.
        -  Manus Glove 연동으로 손가락 움직임 실시간 측정
        -  손의 움직임 Animation on the Movi Avatar
        - 간편한 착용

    • 다양한 동작 Calibration Adjustment Tool 적용가능이 가능합니다. 기존 센서만 부착하였을 경우 실제 사람의 자세와 컴퓨터 상의 자세가 다르게 나타는 것을 보정 하여 주는 기능으로 재활환자 및 로봇 부착시 다른 형태를 보정 교정하여 주는 기능 입니다.
       -  Virtual Calibration Adjustment (vCAT) 기능
       -  사람과 아바타의 자세 교정 조정 기능
       -  마커 없이 자동감지 처리 기능
       -

  • 4-Sensor Golf Swing Analysis

    Simplified Golf Swing Analysis with Automated Event Detection



    Manus Glove Integration for Hand & Finger Animation




    Expanded Horizontal Jump & Cutting Analysis

    Additional Movements for Sports Performance Testing


    Platform & Workflow Enhancements

    Enhanced Virtual Calibration Adjustment Tool (vCAT) Workflow

    MR4 프로그램에서는 가상 보정 조정 도구(vCAT)를 사용하여 새로운 아바타 움직임 설정을
    위해서 확장되고 최적화되었습니다.

    2026년 spring 릴리스는 실제 생체역학 애플리케이션을 지원하기 위해 설계된 새로운 분석 도구, 더 깊은 통합, 워크플로우 개선을 통해 MR4를 지속적으로 확장하고 있습니다. 이러한 업데이트는 인간의 움직임을 포착, 분석 및 이해하기 위한 통합 플랫폼으로서 MR4 프로그램을 더욱 강화합니다.

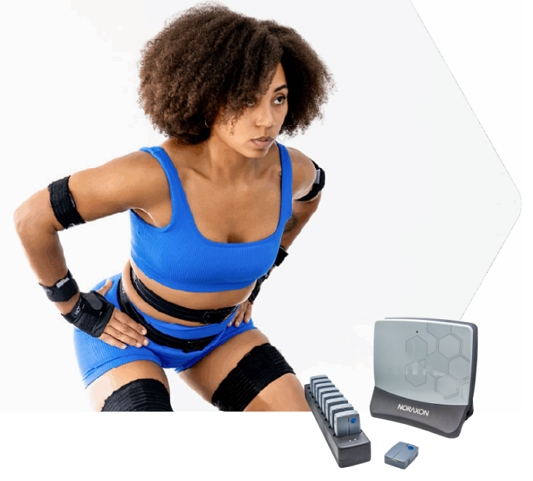

  • IMU Ultium Motion system

    Ultium Motion Sensor는 가장 진보된 IMU (Inertial Motion Unit) 관성 모션 캡처입니다
    가장 안정적이고 높은 Biomecanics 연구에 사용되며 실시간 측정은

    Noraxon의 MR 소프트웨어로 구동됩니다
    그리고 범용 Ultium Receiver 장치는 근전도, 동작분석기등 멀티 기능 지원합니다
     실험실의 제약 없이 실내외 어떠한 위치에서도 측정이 가능합니다.

    Measurement ranges

     • Acceleration: +/- 200 g

      • Angular velocity: +/- 7,000 deg/s

     • Magnetic field: +/- 16 Gauss

    Static angular accuracy (RMS)

     • 0.25 deg (pitch/roll) • 1.25 deg (course)

     Battery

    • Operational runtime: > 8 hours

     • Recharge time: < 4 hours

     Maximum measurement output

     • Acceleration: 400 Hz

     • Angular velocity: 400 Hz

     • Magnetic field: 100 Hz •

     Quaternion: 100 Hz

    • Orientation & joint angles: 400 Hz

     Wireless transmission

     • Range: 40m (typical)

     • Proprietary 2.4 GHz hopping protocol

     • 250 MB on-board memory (up to 16 hours of storage)
